фотография Дорогу молодым...

Дорогу молодым...


Александр Бобырь
8.12.2019

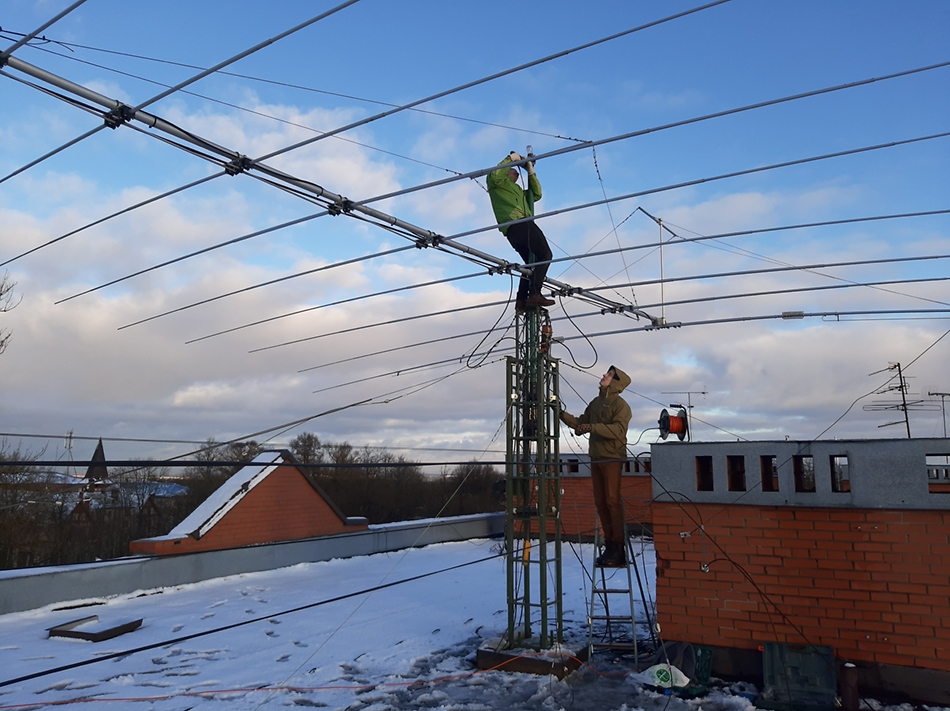

Тут у меня на 4-м году эксплуатации немного ослабла консольная растяжка антенны. Пришлось антенну срочно опустить (с высоты 13 метров) и навести порядок. Что особенно радует - наводило порядок молодое поколение: младший сын (это который вверху с дрелью) и зять. Я же осуществлял общее руководство и фотографировал процесс :) Приятно, когда слышишь: папа отойди, мы тут сами разберёмся... Самсунг А50.

фоторедактор (фотошоп) онлайн


другие фото раздела


<<старые

новые>>
Интересный комментарий:
С праздником Рош ха-Шана!
Владимир Кривицкий
Шана това! Уместно напомнить очень популярный анекдот на злобу дня. Епископ спрашивает Главного Раввина - Вы действительно отмечаете 5781 год -Да, а что? - Не скажите тогда, чем закончится 2020 год?
Рекомендовал(а)
Александр Фурсов





 1.Максим Капранов 08.12.2019 21:30
 Соглашусь, что участие молодого поколения чертовски приятно. По своему скромному опыту папы знаю. А когда младшее поколение уже совсем взрослое - тогда втройне. :)

 2.Яков Бегельфер 08.12.2019 21:54
 Антенна телескопически выдвигается?

 3.Наталья Наточина 08.12.2019 22:24
 /0/ Приятно, когда есть такие помощники :)

 4.Александр Бобырь 08.12.2019 22:28
 \2\ Телескопическая мачта - это мечта. Правда, скорее всего - недостижимая. Мачта состоит из станка - собственно он и виден на фото. Высота станка - 3 метра. В станок вставляется элемент мачты - колено. Каждое колено высотой 2 метра, сечением 25х25 см, весом 18 кг. В верхней части колено (кроме первого) оканчивается (в каждом углу) элементом крепления типа "папа" к следующему колену. В нижней части колено оканчивается элементом крепления типа "мама". Станок оборудован подвижной тележкой, которая при помощи двойного полиспаста поднимается (опускается) внутри станка электрической лебёдкой. Грузоподьёмность тележки - 500 кг. Подняв очередное колено мачты вверх и зафиксировав его механическим стопором, тележка опускается вниз станка. На неё устанавливается очередное колено, в верху это колено пристыковывается к уже поднятому колену (папа-мама). Далее происходит подъём ствола мачты. Мачта расчалена на 4 стороны стальным тросом 5 мм в двух уровнях (13 и 6.5 метров). Станок тоже расчален на 4 стороны. Растяжки мачты и станка крепятся через талрепы к 4-м уголкам 100х100 мм длиной около 700 мм, которые в свою очередь крепятся к бетонным плитам крыши анкерами диаметром 16 мм с усилием вырывания 1200 кг каждый. С учётом площади антенны, и того, что мы находимся в 3-м ветровом районе - максимальное усилие, связанное с ветровой нагрузкой - 120 кг, приложенное к верхней части мачты. Таким образом запас прочности конструкции - десятикратный. Антенна вращается на 360 градусов при помощи мотора, установленного в первом колене мачты. Управляющая часть мотора находится у меня на столе. Я устанавливаю азимут на управляющей части и нажимаю "пуск" - антенна поворачивается в заданном направлении. Разница в излучении антенны "вперёд-назад" составляет 25 dB (примерно в 20 раз)... Антенна перекрывает 6 радиолюбительских диапазонов из 9. Общий вес мачты, станка, антенны - около 200 кг. Вес бетонного основания - 150 кг.

 5.Александр Бобырь 08.12.2019 22:29
 \3\ Не то слово!

 6.Александр Бобырь 08.12.2019 22:41
 \4\ Дополню. Эффективность антенны. Мощностью 1 Вт (в обыкновенном мобильном телефоне - 2 Вт) при помощи этой антенны была проведена радиосвязь с Биробиджаном - это более 6000 км по прямой. Я уж не говорю с кем можно поговорить закачав в антенну 1 кВт )

 7.Яков Бегельфер 08.12.2019 22:57
 6/ Да, судя по описанию,это дело надо самозабвенно любить.
Раз есть связь с одним еврейским анклавом, почему не связаться с другим, на Ближнем Востоке? :)

 8.Александр Бобырь 08.12.2019 23:00
 \7\ Есть такое - это про любовь... Надо сказать, что ближневосточный анклав - существенно ближе - около 3300 км по прямой. Ну и с ним проведены множественные радиосвязи ;)

 9.Яков Бегельфер 08.12.2019 23:22
 8/ Молодец!

 10.Алексей Федотов 08.12.2019 23:23
 Рад за тебя и твою увлечённость этим делом ! :)

 11.Александр Фурсов 09.12.2019 12:04
 \4\ Офигел от нашего поколения! Догадывался, что ты, тёзка, ого-го, но не до такой степени!
И молодые мОлодцы - молодцЫ! :)

 12.Александр Бобырь 09.12.2019 12:38
 \11\ Хобби - это такое дело - затягивает. Хотя я более трёх лет эту антенну не трогал - только проверял натяжение оттяжек раз в 3-4 месяца...

 13.Alex Kupryanov 09.12.2019 21:34
 Хорошее дело

 14.Марина Долбинская 10.12.2019 13:33
 Мощная вещь
